实验管理系统概要设计

一、简介

本系统实现实验步骤的设计、运行监控、运行提示、到时提醒、步骤确认、结果记录、条件数据管理和相关查询功能。实验步骤大流程比较固定，每个大步骤里有可能又分很多小步骤。大步骤有并列情况，在并列时，需要计时步骤是主步骤，另外步骤没有计时要求，输入另外步骤的数据就算该步骤准备完成。

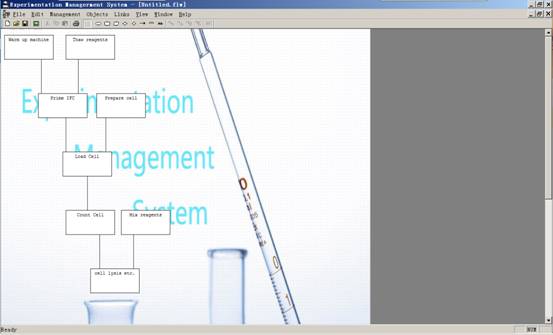

本系统用MFC单文档多视图架构开发完成。运行后界面如下：

如上图，系统界面由如下部分组成：标题栏、菜单栏、工具栏、客户区和底部的状态栏组成。客户区有垂直滚动条。
主要的菜单为Management和Object菜单。Management菜单如下图:

Load Step Info是从数据库里加载步骤信息。步骤信息和流程图元信息是分开存放，流程图元信息是保存在文件里。步骤信息是放在数据库里，先用File菜单里的子菜单新建或打开图元文件后，再点此菜单加载数据库里的步骤信息，才可以进行步骤运行等操作。
Run：准备好后，按此菜单运行，运行时，运行界面会在客户区右边显示，在不影响观察流程情况下，右边的运行界面也能控制步骤和查看步骤条件或图片。
Pause：暂停实验。
Close：关闭实验。
Objects菜单如下图：

Add Terminator：添加结束图元。
Add Action：添加过程（矩形）图元
Add linkable line：添加线
Add lable：添加标签文本。
这个菜单和一个工具栏对应，工具栏如下图：

二、模块组成

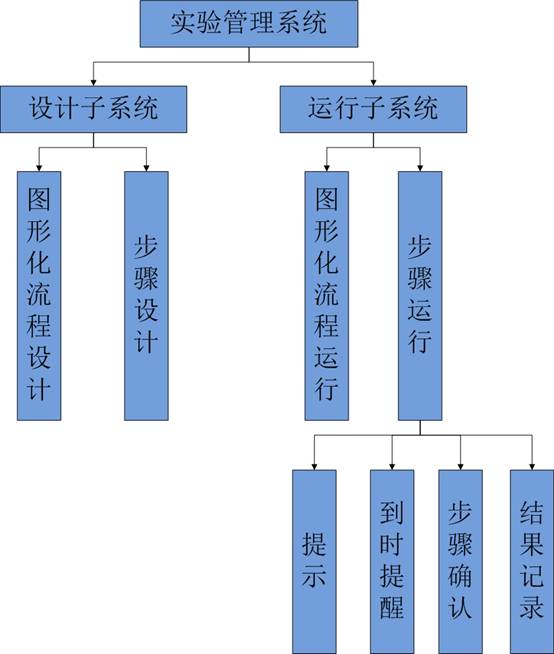

如图，主要由设计子系统和运行子系统组成。在两个子系统中，图形化流程是核心。步骤设计主要是录入步骤信息，步骤运行根据步骤信息进行状态演变。
